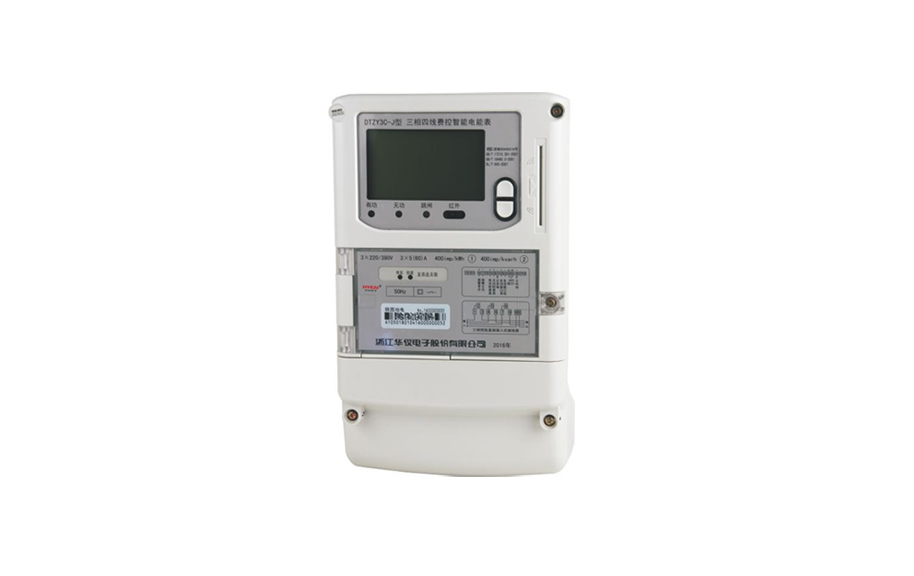

DTZY3C-J三相四线费控智能电能表
概述
三相费控智能电能表(以下简称电能表)是采用大规模集成电路,应用数字采样处理技术及SMT工艺,根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。
主要规格型号
类 别 |
参比电压Un |
基本电流 |
最大电流 |
有功脉冲常数 |
精度等级 |
三相四线 |
3×220/380V |
5A |
60A |
400imp |
1级 |
主要功能
●电能计量功能:本仪表具有A、B、C各元件和合元的正向有功能、反向有功、四个象限无功这六类基本电能的计量功能,以及组合有功、组合无功1、组合无功2这三类组合电能的计算功能。
●最大需量记录功能:测量平均功率的连续相等的时间间隔。最大需量周期可5min、10min、15min、30min和60min任选一种。最大需量计量功能。
●测量功能:瞬时量包括:各相电压、电流、有功功率、无功功率、视在功率、功率因数、相角等。
●电能表具备:调制式红外光口和RS485通信接口:进行RS485通信时,同时也可进行红外通讯,真正实现两种通讯方式同时通讯而互不干扰。其中RS485口具备抄读、设置表参数及下发冻结命令等功能,通讯速率(1200~9600)bps可选(默认2400bps);调制式红外通讯口通讯速率为1200bps。
●多功能检测输出功能:由于实际测试的需要,电能表可在多功能输出端口(即三合一端口,端子接线方法参见6.2节)实现检测信号的输出。
●预付费功能:费控功能的实现分为本地(适用DTZY3C、DTZY3C-Z/G/J、DSZY3C)和远程(适用DTZY3、DTZY3-Z/ G/J、DSZY3)两种方式:本地费控电能表支持CPU卡、射频卡等固态介质进行充值及参数设置,同时也支持通过虚拟介质远程实现充值、参数设置及控制,即本地预付费与远程预付费是本地费控电能表所具有的两种预付费方式,本地费控电能表的费控功能都是在电能表内部实现的。远程方式通过公网、载波等虚拟介质和远程售电系统实现。
●分时功能
●冻结功能
●通讯功能
